Revit学習に必要な図面の基礎知識を身に付けよう
こんにちは、建設の花沢さんです。
新たに連載スタートした土木向け「はじめてのBIM/CIM21日チャレンジ」の記事をご覧いただき、ありがとうございます！
※まだの方は、ぜひこちらからお読みくださいね。
▼土木向け「はじめてのBIM/CIM21日チャレンジ」をまとめて読む▼
今までの記事を読んで、いざRevit！とワクワクしている一方、
「Revitで最低限必要と思われる図面知識って・・・なに？」
と、不安に感じている人もいるかもしれませんよね。
今回の記事では、
★これさえ覚えれば基本は完璧！Revitで表示される用語知識
★伏図と平面図の違い
★Revitではバージョンによって表記が異なるけど気にしなくてOK！
上記3つのテーマをお届けします。
▼ 「文章読むより動画で見たい！」という方向けに、約9分の紹介動画を作りました。動画派の方はご覧ください。画像をクリックすると動画が再生されます ▼
▼ 「動画で見るより文章で読みたい！」という方は、以下の記事をご覧ください。動画の内容と同じです ▼
これさえ覚えれば基本は完璧！Revitで表示される用語知識
一般的に「Revitは建築向け」と言われています。
理由は、建築で使用する用語が意図せずしてたくさん使われているから。
その中でも特に覚えておきたい、使用頻度の高い2つの図面「平面図」と「立面図」について説明します。

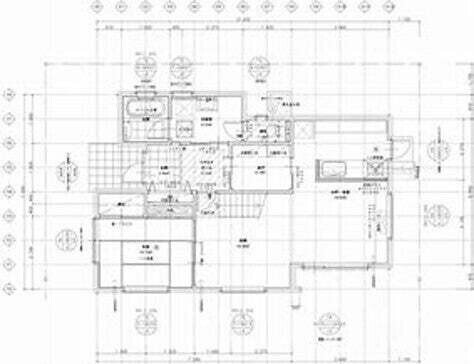

＜平面図＞
各階の床面から一定（１ｍ程度）の高さの水平断面を図面化したもの。
いわゆる「間取り図」のことです。
平面図には主要部の寸法が書き込まれており、間取り、部屋の用途、面積、床高、壁の構造、開口部の開き勝手、主要な設備や作りつけ家具などを表示しています。
平面図は、設計図書のなかでも最も基本となる図面で、ほかの図面の見出し、索引としても用いられることが多くあります。
平面図の縮尺は実施図面の場合、50分の1が最も一般的ですが、100分の1で描かれる事もあります。
＜立面図＞
建物を横から見た投影図をです。
姿図ともいい、建物の外観デザインを表します。
通常、隣家と接地しているなど、特に表記するひつようのない場合以外は、東西南北の四面の立面図を作成するのが普通。
住宅の高さや幅、屋根の勾配、軒の出、地盤面との関係などが記載され、北側斜線や道路斜線などのチェックも、立面図で行われます。
立面図の縮尺には一般的には100分の1を用い、場合により50分の1を用いることもあります。
Revitの特徴のひとつとして、地下も自動的に表示してしまうというのがあります。おもしろいですよね！
これについて詳しくは「はじめてのBIM/CIM21日チャレンジ」内で解説します。
平面図は建築テンプレート、伏図は構造テンプレートと覚えよう
図面について建設系の方からよく質問されるのには、「伏図（ふせず）と平面図の違い」があります。
＜伏図＞
構造図の最も重要な図面が伏図です。
というのも、昔の構造図は軸組図や詳細図を描かないことも多かったのですが、伏図は必ず描いていました。
それだけ重要な図面、ということです。
伏図の見方を下記のポイントに示しました。
① X、Y方向の通り芯間距離、スパンを確認すること
② 柱符号、梁符号を読み取ること
③ スラブ符号、スラブのレベルを読み取ること
④ 梁レベルを読み取ること
です。

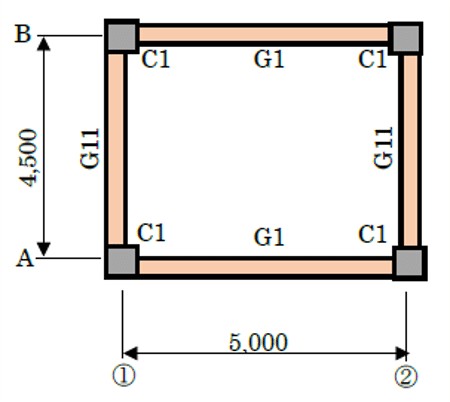

伏図を模式的に示しました。このように、柱と梁の位置が平面的に示してあります。
伏図を見るときは、まず通り芯間距離やスパンを確認することです。
X、Y方向共に寸法が明記してあります。
平面図と似ているので混同してしまう人もいますが、建築のテンプレートか構造のテンプレートかによって、次のような種類に分けられます。
・基礎伏図
基礎伏図は、杭や直接基礎の大きさを示す伏図です。基礎の芯や柱との位置関係、杭の芯や本数などを表示します。
・梁伏図
梁伏図と言いつつつ、柱位置やスラブも表記します。最も基本的な伏図なので、符号はもちろんですが、スラブレベルや梁レベルなどさまざまな情報を描き込みます。最も情報量が多くなる図面です。
・天井伏図（意匠図）
天井の仕上げを表す図面です。単に「伏図」といえば、構造図の伏図を意味しますが、意匠図にも天井伏図や屋根伏図のように、「～伏図」もあります。
これらについても、詳しくは「はじめてのBIM/CIM21日チャレンジ」内で解説しますので、ご安心くださいね。

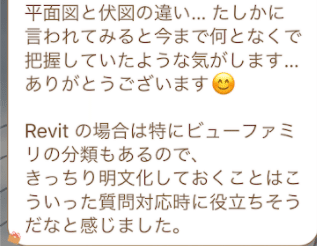

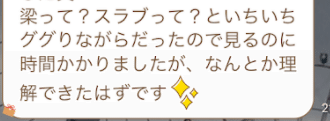

ちなみに、2021年2月に実施した建築向け「はじめてのBIM/CIM21日チャレンジ」参加者さんからのコメントはこちらです。
Revitはバージョン毎に表記が若干異なるけど、気にしなくてOK！
Revitはここ最近、毎年最新版が販売されています。
バージョンアップ版と旧版で、Revitの操作自体は基本的には変わっていないため、常に最新版を購入する必要はありません。
しかし、最新機能の内容については、公式ホームページなどで把握しておくようにしましょう。
なお、Revitを使っていく中で混乱してしまう点に、「バージョン毎による表記の違い」があります。

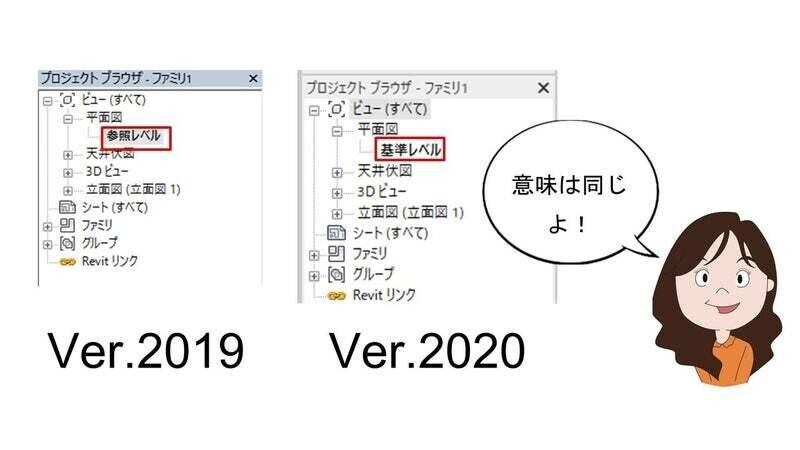

例えば、2019年と2020年では参照レベル・基準レベルと日本語訳が変わっています。
しかし、意味は同じですので、「参照レベル＝基準レベル」と置き換えて問題ありません。
これは、Revitが海外発祥のソフトということもあり、バージョン毎に日本語訳が少しずつ変化してしまうことが原因です。
言葉の違いに惑わされることなく、用語を認識していきましょう。
【まとめ】図面用語を覚えて、Revitの基本操作も「はじめてのBIM/CIM21日チャレンジ」でマスターしちゃおう！
今回は、Revit操作で必要な図面の用語知識をお話しました。
Revit操作への知識が少しずつ蓄積されてきましたね！
Revitのスキルを身に付ければ、すなわち、今業界で求められている3D CADのスキルを身に付けたことになります。
将来的には、時給や受注単価がアップしたり、指名受注も可能となるでしょう。
もしあなたが未来を良い方向に変えたいと思っているのなら・・・
土木向け「はじめてのBIM/CIM21日チャレンジ」
に参加してくださいね！
なお、土木向け「はじめてのBIM/CIM21日チャレンジ」は特別価格で提供するため、募集人数は15名限定とさせていただきます。
募集開始まで、今しばらくお待ちくださいね。
＊＊＊＊＊
最後までお読みいただき、ありがとうございました。
土木向け「はじめてのBIM/CIM21日チャレンジ」に少しでも興味を持っていただけたらうれしいです。
今までの連載を振り返って見てみたい方は、ぜひ以下からご確認くださいね。
▼土木向け「はじめてのBIM/CIM21日チャレンジ」をまとめて読む▼
申込開始は4月上旬を予定しており、それまでの間に、身に付けられるスキルなどを順次記事化していく予定です。
気になる方は、ぜひ当アカウントをフォローしてください！
また、記事についてギモン質問などありましたら、お気軽にコメント欄にご入力ください。
