プロジェクトファイル・通り芯・レベル作成

こんにちは、建設の花沢さんです。

新たに連載スタートした土木向け「はじめてのBIM/CIM21日チャレンジ」の記事をご覧いただき、ありがとうございます！

※まだの方は、ぜひこちらからお読みくださいね。

▼土木向け「はじめてのBIM/CIM21日チャレンジ」をまとめて読む▼

Revitで擁壁と配筋集計表の作成をマスター！土木向け「はじめてのBIM/CIM21日チャレンジ」【ステップ0】前編

BIM/CIM業界で使えるRevitスキルを身につけよう！擁壁と配筋集計表の作成を21日でマスター！

さて、前回は「3階建ての3Dモデル作成0」として、「Revitの起動・インターフェイスの概要」についてお話しました。

今回は、「Revitのもっと深い場所」、

★Revitモデル作成準備に必要な2大要素は「本体作成」と「パーツ作成」
★プロジェクトファイルとファミリファイルの違い
★通り芯は3Dモデルにも必要

上記3つのテーマをお届けします！

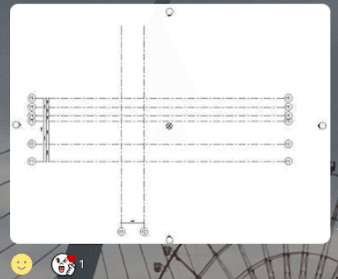

▼ 「文章読むより動画で見たい！」という方向けに、約6分の紹介動画を作りました。動画派の方はご覧ください。画像をクリックすると動画が再生されます ▼

▼ 「動画で見るより文章で読みたい！」という方は、以下の記事をご覧ください。動画の内容と同じです ▼

Revitモデル作成準備に必要な2大要素は「本体作成」と「パーツ作成」

Revitモデル作成準備に必要な2大要素は、

①プロジェクトのモデル本体の作成
②プロジェクトで使用するパーツ部品作成

です。

本体作成

「プロジェクトファイル」と呼ばれるモデル本体の作成です。

プロジェクトで使用するパーツ部品作成

「ファミリファイル」と呼ばれるパーツ部品の作成です。

なぜこの話が重要なのでしょうか？

それは、「それぞれのファイルは、”できること”と”できないこと”がある」というのをしっかり認識しておく必要があるからです。

プロジェクトファイルとファミリファイルの違い

プロジェクトファイルは分野ごとに4つに分かれています。

ファミリファイルは、分野毎にパーツがあるため、種類が膨大です。

※プロジェクトファイル、ファミリファイルの詳細は、土木向け「はじめてのBIM/CIM21日チャレンジ」にて解説します。

通り芯は3Dモデルにも必要

2D図面の場合、建築物を作成するときは通り芯が必須です。

Revitを含め、3Dモデルを作成する際にも、通り芯の考え方が必要になります。

また、あわせて「レベル」、「参照面」についても把握しておくとよいでしょう。

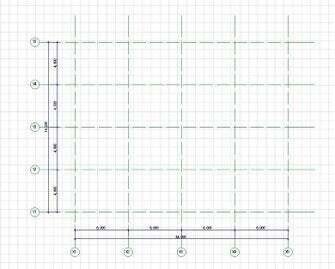

通り芯

中心をとおる線のことで、一般的には柱や壁の中心線をさします。柱と柱の中心をむすぶと直線になり、柱を格子状に柱を配置することが多いので、通り芯も格子状になることが多いです。

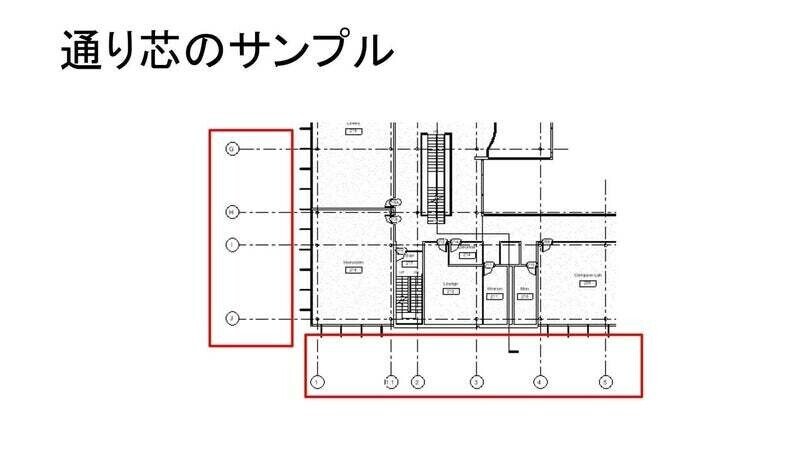

通り芯は設計上、また施工上の目安となります。縦横の通り芯には上図のように番号をつけて、それぞれの交点が分かるようにします。現場では、通り芯から測りだして位置決めをすることが多いです。

通り芯は設計段階で決められ、設計図書にはすべて同じ番号が付けられます。それに対して、番付けは施工上の都合を考えて大工によって付されます。

レベル

建物内の垂直方向の高さや階を設定するには、「レベル」ツールを使用します。既知の各階のレベルを作成したり、建物の他の必要な基準（1 階、壁の上端、基礎の下端など）を作成します。
レベルの追加は、断面図ビューまたは立面図ビューで行う必要があります。レベルを追加するときには、関連する平面図を作成できます。
レベルは有限の水平面で、屋根、床、天井などのレベルにホストされる（依存する）要素の参照面となります。
